Compartimentação contra incêndio: entenda o papel das portas resistentes ao fogo
Entenda a compartimentação contra incêndio, as diferenças entre NBR 11711 e NBR 11742 e o papel das portas resistentes ao fogo.
A compartimentação contra incêndio é uma das principais medidas utilizadas para limitar a propagação do fogo, do calor e da fumaça dentro de uma edificação.
No Estado de São Paulo, o Decreto Estadual nº 69.118/2024 e as Instruções Técnicas do Corpo de Bombeiros estabelecem critérios para segurança estrutural, compartimentação e saídas de emergência.
Para projetistas, construtoras, indústrias e responsáveis pelas edificações, entender como essas medidas se relacionam é fundamental. Nesse contexto, as portas resistentes ao fogo exercem papel importante, principalmente porque as paredes de compartimentação normalmente possuem aberturas necessárias para circulação de pessoas, movimentação de materiais e operação das instalações.
Uma parede resistente ao fogo, sozinha, não garante a compartimentação de um ambiente. Os vãos existentes nessa parede também precisam receber soluções adequadas à função para a qual foram projetados.
O que é compartimentação contra incêndio?
Compartimentar significa dividir uma edificação em setores capazes de limitar a propagação de um incêndio durante determinado período.
Imagine um grande galpão industrial com diferentes setores de produção, armazenamento ou operação. Caso um incêndio tenha início em determinada área, a compartimentação busca dificultar que fogo, calor e fumaça atinjam rapidamente os setores vizinhos.
Essa estratégia pode contribuir para limitar os danos, proporcionar melhores condições para evacuação das pessoas e facilitar a atuação das equipes de emergência.
A compartimentação, porém, não deve ser entendida apenas como uma parede resistente ao fogo.
Ela é formada por um conjunto de elementos que precisam trabalhar de maneira integrada.
Paredes, portas, vedadores, selagens, registros corta-fogo, shafts, dutos e passagens de instalações precisam ser considerados no projeto.
Uma única abertura inadequadamente protegida pode comprometer o desempenho esperado de uma separação resistente ao fogo.
Compartimentação horizontal e vertical
A compartimentação pode ser classificada, de forma geral, como horizontal ou vertical.
A compartimentação horizontal procura limitar a propagação do incêndio entre diferentes áreas de um mesmo pavimento.
Em uma indústria ou centro de distribuição, por exemplo, grandes áreas podem ser divididas em setores para reduzir a possibilidade de um eventual incêndio atingir toda a instalação.
Já a compartimentação vertical procura limitar a propagação do incêndio entre diferentes pavimentos da edificação.
Nesse caso, é necessário considerar os possíveis caminhos de propagação através de entrepisos, fachadas, escadas, shafts, dutos, aberturas e passagens de instalações.
Apesar das diferenças entre as duas situações, existe um princípio comum: a proteção precisa manter sua continuidade.
É exatamente por isso que as aberturas existentes nas paredes de compartimentação merecem atenção especial.
Onde entram as portas resistentes ao fogo?
Em uma edificação, dificilmente todas as paredes de compartimentação permanecerão completamente fechadas.
É necessário criar vãos para circulação de pessoas, passagem de equipamentos, movimentação de mercadorias, veículos internos ou integração operacional entre setores.
Essas aberturas precisam ser protegidas.
As portas resistentes ao fogo têm justamente a função de permitir a utilização normal desses vãos e, nas condições previstas em projeto, contribuir para manter a compartimentação durante um incêndio.
Mas existe uma questão fundamental:
nem toda porta resistente ao fogo possui a mesma função.
A especificação correta depende da utilização do vão, de suas dimensões, do tempo de resistência requerido e, principalmente, da função que aquela abertura exerce dentro do projeto de segurança contra incêndio.

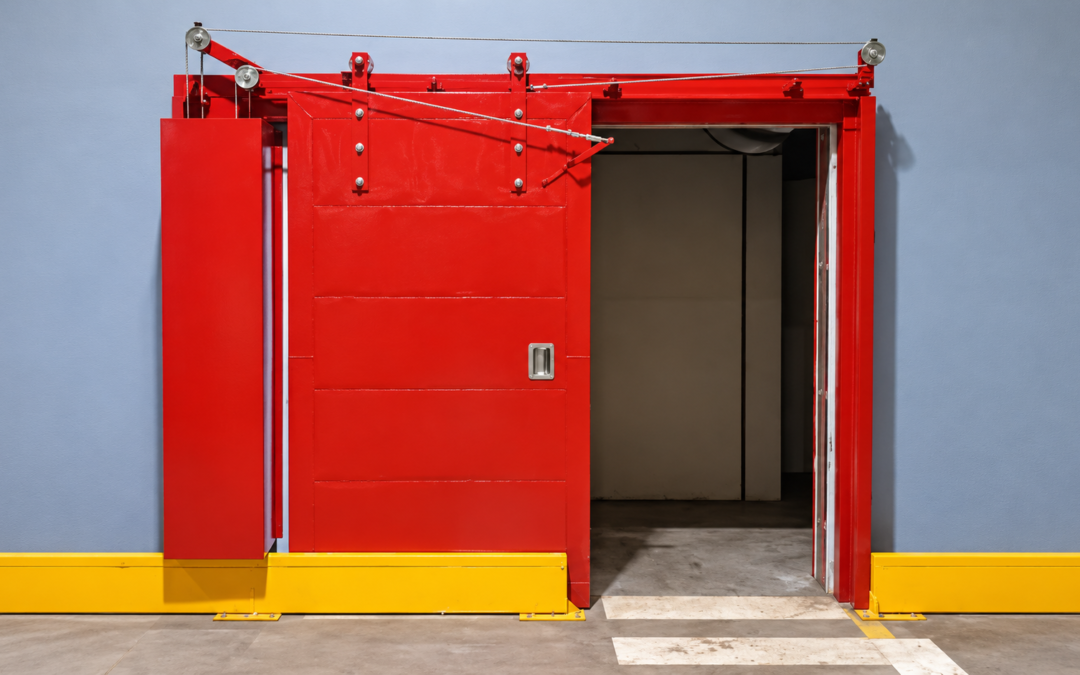

NBR 11711: portas para compartimentação
A ABNT NBR 11711 está relacionada às portas e vedadores resistentes ao fogo utilizados na compartimentação de ambientes comerciais, industriais e de depósitos.
Essas aplicações podem envolver vãos de grandes dimensões destinados à passagem de equipamentos, cargas, empilhadeiras ou à comunicação operacional entre setores.
Nessas situações, a principal função da porta é contribuir para manter a separação entre os ambientes quando seu fechamento for necessário.
Por isso, uma porta conforme a NBR 11711 não deve ser entendida simplesmente como uma porta convencional com resistência ao fogo.
Ela faz parte de um sistema de compartimentação.
Dependendo da aplicação, essas portas podem possuir diferentes configurações construtivas e sistemas de movimentação, sempre de acordo com a norma e com as necessidades específicas do projeto.
NBR 11742: portas para saídas de emergência
A ABNT NBR 11742 trata das portas corta-fogo destinadas às saídas de emergência.
Nesse caso, existe uma preocupação adicional fundamental: a circulação das pessoas durante uma situação de emergência.
O projeto precisa considerar características como dimensões da passagem, população atendida, sentido de abertura, condições da rota de saída e acessórios necessários.
Isso demonstra por que a expressão “porta corta-fogo” não deve ser usada como se identificasse um único produto adequado para qualquer situação.
Uma porta utilizada para separar grandes setores de uma indústria pode possuir uma função completamente diferente daquela instalada em uma rota destinada à evacuação das pessoas.
Porta de compartimentação não é automaticamente saída de emergência
Esse é um dos pontos mais importantes na correta especificação.
Quando existe uma rota de saída passando entre ambientes compartimentados protegidos por portas conforme a NBR 11711, a passagem das pessoas precisa receber solução adequada às exigências das saídas de emergência.
Isso pode resultar na existência de duas funções distintas no mesmo conjunto.
Uma grande porta pode ser responsável pela compartimentação do vão industrial, enquanto uma segunda porta é destinada especificamente à circulação das pessoas em situação de emergência.
É importante compreender essa diferença porque resistir ao fogo e funcionar como saída de emergência não são exatamente a mesma coisa.
Cada aplicação possui requisitos próprios.
Uma porta conforme a NBR 11742 também pode fazer parte da compartimentação?
Em determinadas situações, sim.
Portas conforme a NBR 11742 também podem ser utilizadas em aplicações de compartimentação, desde que sejam respeitadas as condições, dimensões e requisitos aplicáveis ao projeto.
Isso significa que a diferença entre as duas normas não deve ser resumida de maneira excessivamente simplificada.
Uma forma mais correta de compreender é:
ABNT NBR 11711: relacionada principalmente às portas e vedadores resistentes ao fogo para compartimentação de ambientes comerciais, industriais e de depósitos.
ABNT NBR 11742: relacionada às portas corta-fogo destinadas às saídas de emergência, podendo também ser utilizada em determinadas situações de compartimentação previstas tecnicamente.
Portanto, a aplicação precisa sempre ser analisada antes da escolha do produto.
O que é TRRF?
Outro conceito importante é o TRRF, Tempo Requerido de Resistência ao Fogo.
Ele representa o período durante o qual determinados elementos construtivos precisam manter o desempenho requerido quando submetidos à ação do fogo.
O tempo necessário depende das características da edificação e dos critérios estabelecidos para cada projeto.
Na compartimentação, é necessário que paredes, portas e demais elementos de proteção das aberturas possuam características compatíveis com as exigências aplicáveis ao conjunto.
Por isso, especificar uma porta resistente ao fogo não significa simplesmente informar a largura e a altura do vão.
Também é necessário conhecer a resistência ao fogo requerida, a função da abertura e a norma aplicável.
Compartimentação deve ser entendida como um sistema
Esse talvez seja o conceito mais importante para quem projeta, compra, instala ou mantém elementos de proteção contra incêndio.
Compartimentação não é apenas uma parede.
Da mesma forma, não é apenas uma porta.
Ela depende do funcionamento conjunto de diversos elementos.
Uma parede corretamente dimensionada pode ter sua função comprometida por uma passagem de tubulação sem selagem adequada.
Uma porta corretamente fabricada pode não desempenhar a função esperada se for aplicada em um local para o qual não foi especificada.
A instalação também faz parte do desempenho do sistema.
O mesmo vale para inspeção, manutenção e conservação ao longo da vida útil do produto.
Por isso, projetistas, construtoras, fabricantes, instaladores e responsáveis pela edificação precisam compreender a função de cada componente.
Antes de escolher uma porta, entenda a função do vão
Uma pergunta comum é:
“Qual porta corta-fogo devo utilizar?”
Mas, tecnicamente, existe uma pergunta anterior e mais importante:
“Qual é a função deste vão dentro do projeto de segurança contra incêndio?”
É uma abertura de compartimentação?
Existe passagem de pessoas?
O local faz parte de uma rota de saída?
Qual é a dimensão do vão?
Qual resistência ao fogo é necessária?
Qual norma se aplica?
Existe necessidade de fechamento automático?
Quais acessórios serão necessários?
Somente depois de responder essas questões é possível definir corretamente o produto.
O processo adequado não é escolher primeiro uma porta e depois tentar adaptá-la ao projeto.
A lógica deve ser inversa.
Primeiro é definida a função do vão. Depois são determinados os requisitos. Por último é especificada a porta adequada.
NBR 11711 ou NBR 11742?
De forma objetiva:
ABNT NBR 11711
Aplicada às soluções de portas e vedadores resistentes ao fogo destinadas principalmente à compartimentação de ambientes comerciais, industriais e de depósitos.
ABNT NBR 11742
Aplicada às portas corta-fogo destinadas às saídas de emergência, além das situações de compartimentação em que sua utilização seja tecnicamente aplicável.
Essa diferenciação é importante porque ajuda a evitar especificações incorretas e deixa mais clara a função de cada produto dentro do projeto.
Segurança contra incêndio começa na correta especificação
O Decreto Estadual nº 69.118/2024 e as Instruções Técnicas 08, 09 e 11 mostram que segurança estrutural, compartimentação e saídas de emergência são medidas diferentes, mas relacionadas.
A segurança estrutural busca preservar o desempenho necessário dos elementos construtivos durante o incêndio.
A compartimentação procura limitar a propagação do fogo, calor e fumaça.
As saídas de emergência procuram proporcionar condições adequadas para a evacuação das pessoas.
E as portas resistentes ao fogo participam diretamente da continuidade dessas medidas de proteção.
Por isso, a especificação correta não começa apenas pela escolha de uma porta resistente ao fogo.
Começa pela compreensão da função daquela abertura dentro do projeto.
Na segurança contra incêndio, cada vão possui uma função. E cada função exige uma solução corretamente especificada.
A SCALA SCI desenvolve e fabrica portas resistentes ao fogo para compartimentação e portas corta-fogo para saídas de emergência, de acordo com as normas técnicas aplicáveis a cada finalidade.
Com experiência em diferentes tipos de edificações e projetos, a SCALA SCI auxilia projetistas, construtoras, indústrias e clientes na correta especificação de soluções de acordo com as características e necessidades de cada aplicação.
